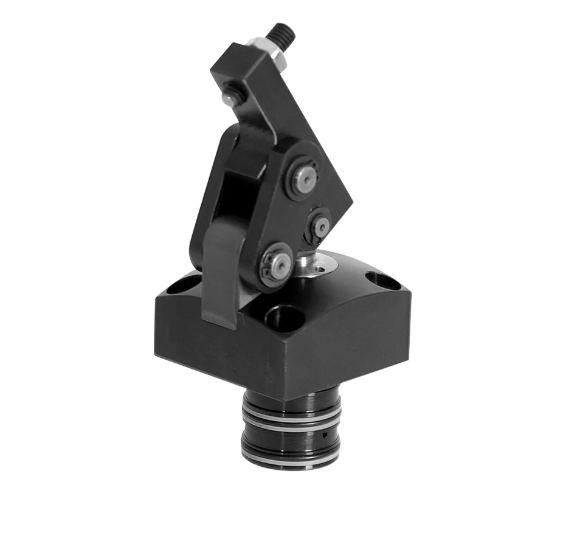

B1.8251 铰链夹

带金属擦拭器边缘和可选的位置监控，

双作用，最大。工作压力 250 巴

铰链夹是一种低成本的液压夹紧元件，具有多种安装和连接可能性。如果夹紧杆完全缩回，则可实现夹具的无阻碍装卸。

工件上的一个比夹紧杆稍宽的夹紧凹口作为夹紧面就足够了。特殊的运动学允许在几乎没有侧向载荷的情况下夹紧对变形非常敏感的工件。

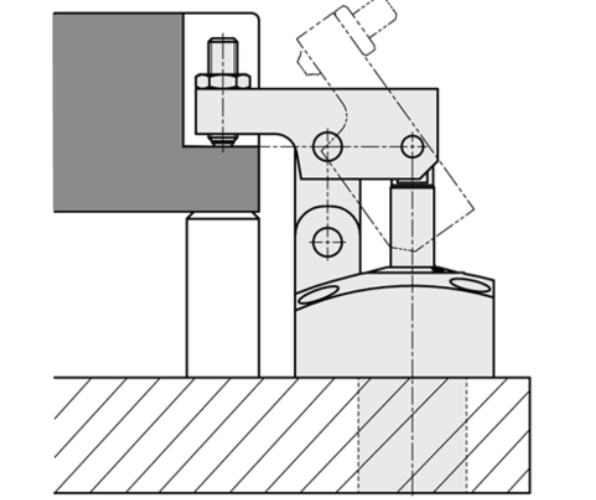

当对元件加压时，活塞向上移动并在铰链上向前旋转夹紧杆，同时向下旋转到工件上。活塞力偏离 180°，可用作夹紧力，几乎不会降低效率。

如果夹紧面的水平面恰好位于夹紧范围的中心，则不会向工件引入侧向载荷。

主体可隐藏在固定装置中直至法兰。或者中间板可用于高度调整。

所有版本都可选配加长活塞杆和感应或气动位置监控。

代表型号有：

1825110

1825111

1825112

1825120

1825120E

1825120P

1825121

1825121E

1825121P

1825122

1825122E

1825122P

1825130

1825131

1825132

1825140

1825140E

1825140P

1825141

1825141E

1825140P

1825142

1825142E

1825142P

1825150

1825151

1825152

1825160

1825160E

1825160P

1825161

1825161E

1825161P

1825162

1825162E

1825162P

1825210

1825211

1825212

1825220

1825220E

1825220P

1825221

1825221E

1825221P

1825222

1825222E

1825222P

1825230

1825231

1825232

1825240

1825240E

1825240P

1825241

1825241E

1825241P

1825242

1825242E

1825242P

1825250

1825251

1825252

1825260

1825260E

1825260P

1825261

1825261E

1825261P

1825262

1825262E

1825262P

1825310

1825311

1825312

1825320

1825320E

1825320P

1825321

1825321E

1825321P

1825322

1825322E

1825322P

1825310

1825311

1825312

1825320

1825320E

1825320P

1825321

1825321E

1825321P

1825322

1825322E

1825322P

1825830

1825831

1825832

1825340

1825340E

1825340P

1825341

1825341E

1825341P

1825342

1825342E

1825342P

1825350

1825351

1825352

1825360

1825360E

1825360P

1825361

1825361E

1825361P

1825362

1825362E

1825362P

1825410

1825411

1825412

1825420

1825420E

1825420P

1825421

1825421E

1825421P

1825422

1825422E

1825422P

1825430

1825431

1825432

1825440

1825440E

1825440P

1825441

1825441E

1825441P

1825442

1825442E

1825442P

1825450

1825451

1825452

1825460

1825460E

1825460P

1825461

1825461E

1825461P

1825462

1825462E

1825462P
