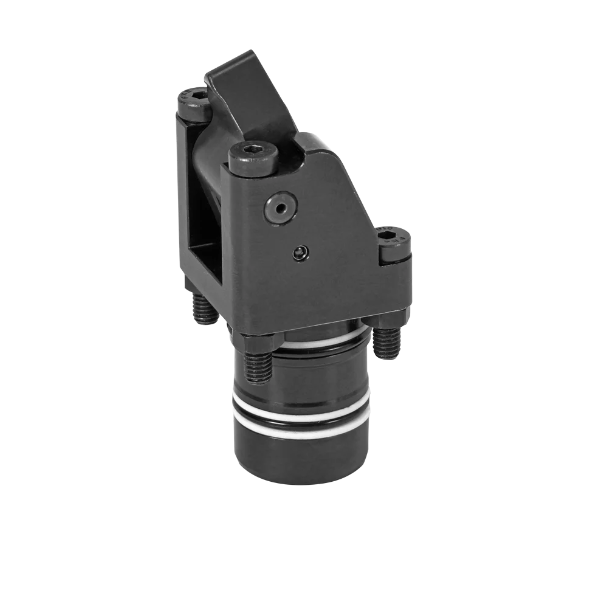

B1.829 扁平杠杆夹具

扁平杠杆夹具是一种紧凑型液压夹紧元件，适用于通过钻孔通道供油的夹具。

由于所需空间极小，平杆夹具特别适用于安装液压夹紧元件的空间很小的夹具。

扁平夹紧杆允许加工夹紧点上方仅几毫米的表面。

双作用版本有利于时间和周期相关的安装，因为返回行程在精确定义的时间内生效，并且可以对夹紧杆进行气动位置监控。

当对扁平杠杆夹具加压时，活塞向上移动抵靠夹紧杆的后边缘并将夹紧杆旋转到夹紧位置。活塞力偏离 180° 到工件上。

夹紧力取决于工作压力和夹紧杆的长度。

当松开平杆夹具时，夹紧杆通过活塞上的钩形支架摆动回关闭位置。

可以通过液压方式或在使用具有弹簧力的单作用元件时松开。

气动位置监控允许监控夹紧杆的两个最终位置。

 高级链接系统

新开发的杠杆运动学可实现无故障、过程安全的操作。

代表型号有：

1829710D00

1829710D18

1829710E00

1829710E18

1829713D00

1829713D18

1829720D00

1829720D24

1829720E00

1829720E24

1829723D00

1829723D24

1829730D00

1829730D28

1829730E00

1829730E28

1829733D00

1829733D28

1829740D00

1829740D33

1829740E00

1829740E33

1829743D00

1829743D33
