电气安全 - 剩余电流和绝缘监测

剩余电流监测、绝缘监测、绝缘故障定位以及记录接地和未接地网络中的电气和物理变量的解决方案

Dold 在电气安全领域为您提供范围广泛的产品，包括剩余电流监控设备、绝缘监控设备、绝缘故障定位系统以及用于未接地（IT 网络）和接地电源（TT 和 TN）的测量继电器和监控继电器网络）。

如果超过电流、电压、功率、绝缘电阻等电气变量的临界限值，设备会及早检测并报告。因此可以可靠地避免对人和机器造成的危险。此外，您的机器和系统的可用性得到提高，生产损失降至最低。产品组合范围从用于监控单个测量变量的标准设备（剩余电流监控器、绝缘监控器等）到多功能设备和灵活的故障报告系统。

未接地网络（IT 网络）的电气安全

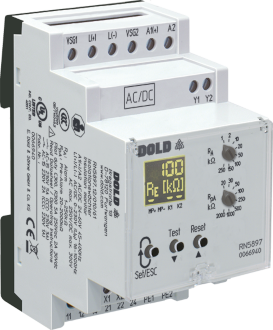

VARIMETER IMD - 绝缘监测，绝缘监测装置，绝缘监测仪

VARIMETER IMD（绝缘监测设备）系列的绝缘监测设备可用于直流 (DC)、三相、交流 (AC) 和混合网络 (AC/DC)，并监测未接地系统（IT 网络）中的绝缘电阻. 因此，绝缘监测器可确保更高的操作和系统安全性，并用于监测关闭的消费者、移动发电、直流充电站和电动汽车。

直流充电站的绝缘监测 - 标准 DIN EN 61851-23

VARIMETER EDS——绝缘故障定位装置，绝缘故障定位系统

VARIMETER EDS 系列的绝缘故障定位系统可在复杂、隔离的 AC/DC 网络（IT 系统）中快速可靠地定位绝缘故障。用于绝缘故障定位的设备，也称为 IFLS（绝缘故障定位系统），可实现绝缘故障快速定位在未接地的电源系统中。

接地网络（TN 网络）的电气安全

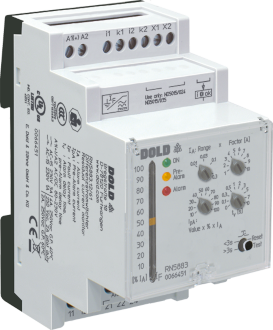

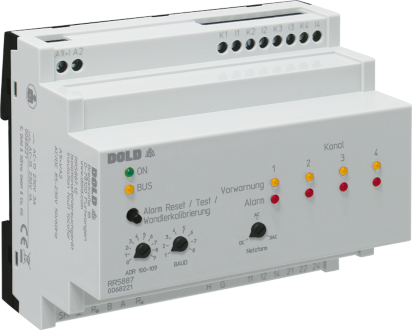

VARIMETER RCM - 剩余电流监测，剩余电流监测装置，剩余电流监测器

VARIMETER RCM（剩余电流监测器）系列的剩余电流监测器可确保对接地电源（TT 和 TN 网络）进行可靠的剩余电流监测。剩余电流监控器可以普遍使用，因为它们既可以作为直流或脉动直流网络 (DC) 的标准版本，也可以作为混合网络 (AD/DC) 的全电流敏感版本。使用外部剩余电流互感器（电流互感器）进行剩余电流测量。

根据 DGUV 第 3 条 (BGV A3) 进行定期检查

剩余电流监测

测量继电器和监控继电器的电气安全

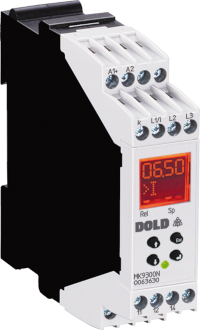

VARIMETER -测量继电器和监控继电器

我们的测量和监控继电器有不同的版本，如果超过电流、电压、功率、绝缘电阻等电气变量的临界限值，会及早检测并报告。

多功能测量继电器

用于网络监控的测量继电器

用于负载监控的测量继电器

用于电压监控的测量继电器

用于自发电系统的测量继电器

用于电流监控的测量继电器

用于监测物理量的测量继电器

测量继电器附件

故障检测器的电气安全

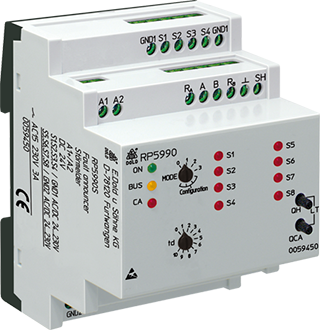

INFOMASTER -故障指示器

故障指示器和故障报告系统可以有效地监控和控制工业和楼宇自动化中的机器和系统。尤其是在使用 PLC 或控制系统技术时，必须安装独立于过程级的故障报告，以便在系统控制失败和损坏发生时不会失去控制。

持续可用性是理所当然的事情吗？

您了解这种情况：复杂的生产系统，对质量、交货时间和交货可靠性的高要求，永久的成本压力。今天，这比以往任何时候都更需要全面的运营准备，以便能够保持和提高国际竞争力。

然而，在实践中，全面的运行准备往往只在有限的范围内提供，因为老化、潮湿、污垢、机械损坏和其他因素会导致绝缘故障逐渐发生。这种未检测到的错误的后果是成本密集的工厂和运营停机时间、维修成本以及通常由于生产停机而导致的高额后续成本。在最坏的情况下，绝缘故障甚至是火灾和人身伤害的常见原因。

解决方法很简单：

通过绝缘监测和有关即将发生的关键操作状态的早期信息来保护人和机器。多年来， Dold绝缘和剩余电流监测器已成功应用于各种行业。

自动化预防性维护：

或者更确切地说，我们提供的监控设备可以在出现最小的绝缘故障时立即向您发出警告。这意味着可以及时进行故障排除 - 在您的系统停止或人员暴露于危险之前。

不同的网络架构，不同的运行原理：

网络架构： 接地网络 TN/TT 系统（TN-S 系统） 出土网络 IT 系统

网络类型： 交流、直流、混合网络 (AC/DC) 交流、直流、三相和混合网络 (AC/DC)

测量原理： 使用剩余电流互感器测量故障电流。所有要监测的导体（不包括保护导体）都通过剩余电流互感器 对地绝缘电阻的测量

监测的主要动机： 避免系统损坏和停机、数据丢失、人员和消防 避免系统损坏和停机、数据丢失、人员和消防

解决方案： 使用 VARIMETER RCM 进行剩余电流监测 使用 VARIMETER IMD 和 VARIMETER EDS 进行绝缘监测

应用领域：

数据中心、IT 设备和系统、办公和行政大楼、能源供应和分配、通信系统、交通工程（机场、船舶、火车……）、生产过程（带受控驱动器）、机器和系统、变频器、 UPS系统、电池系统、发电厂等。

移动电源、电动汽车直流充电站、医疗用房间、交通工程（火车、机场、轮船……）、控制电路（机器人……）、主电路（调节驱动器）、交通系统和输送系统、能源供应（电池网络，...）、关闭消费者（泵，...）、安全照明、发电厂、太阳能系统等。

规范：

根据 DGUV 第 3 条 (BGV A3) 进行定期检查

DIN EN 61851-23：电动汽车的传导充电系统 - 第 23 部分：电动汽车的直流充电站

DIN VDE 0100-410：设置低压系统第 4-41 部分：保护措施 - 防止触电

DIN VDE 0100-551：低压系统的安装第 5-55 部分：电气设备的选择和安装 - 其他设备 - 第 551 节：低压发电设施

DIN VDE 0100-710：设置低压系统第 7-710 部分：对特殊类型的操作场所、房间和系统的要求 - 用于医疗目的的区域

DIN EN 61557-8：高达 1000 V AC 和 1500 V DC 的低压系统中的电气安全 - 用于测试、测量或监控保护措施的设备 - 第 8 部分：IT 系统的绝缘监控设备

DIN EN 61557-9：高达 1000 V AC 和 1500 V DC 的低压系统中的电气安全 - 用于测试、测量或监控保护措施的设备 - 第 9 部分：IT 系统中用于绝缘故障定位的设备

DIN EN 62020：电气安装材料 - 家用安装和类似用途的剩余电流监测器 (RCM)
