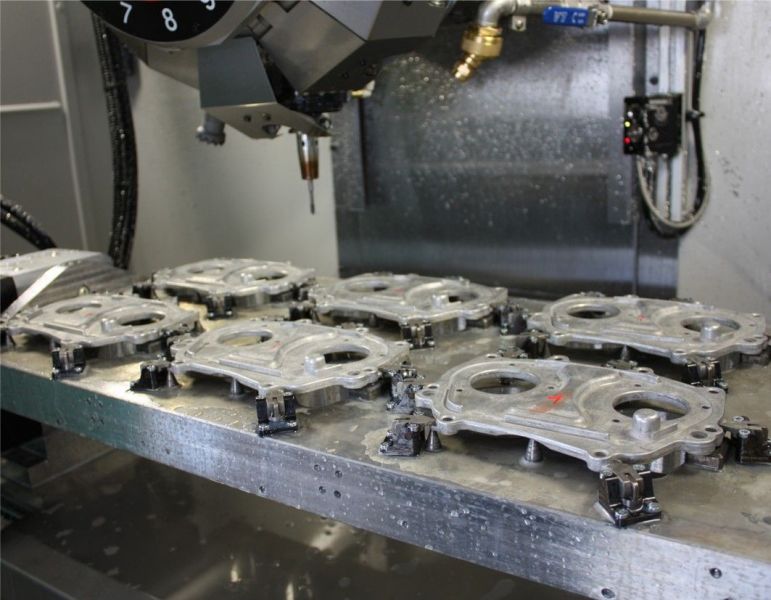

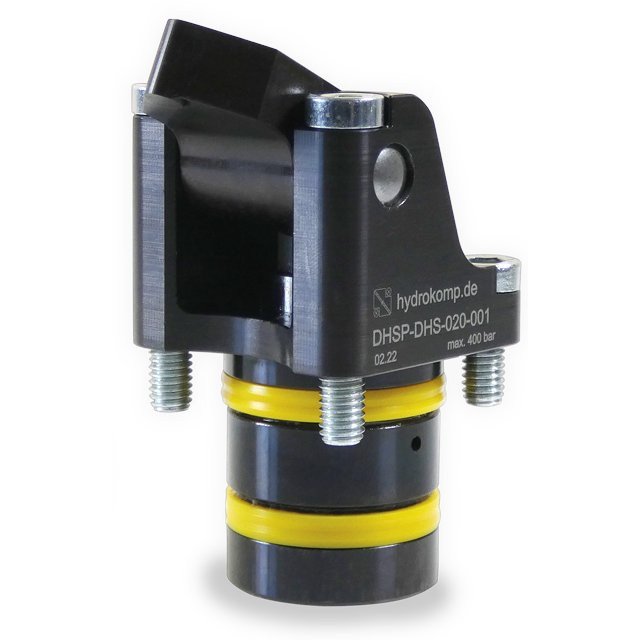

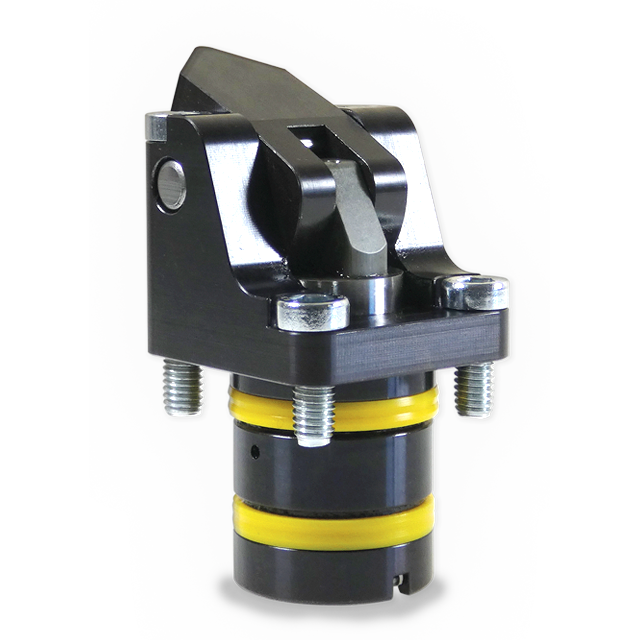

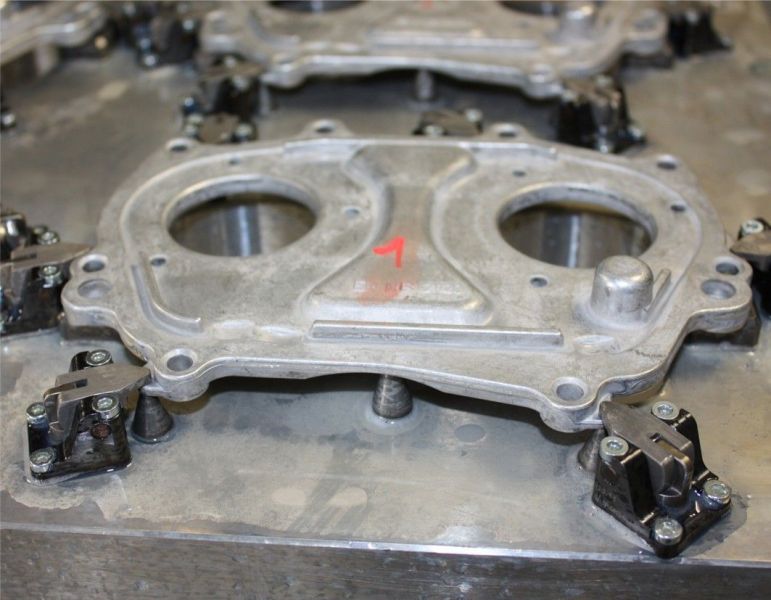

旋转杆夹具特别适用于安装夹紧元件的空间很小的夹具。其结构和紧凑的设计可在各种安装条件下提供灵活的解决方案。HYDROKOMP 提供单作用和双作用的液压旋转杆夹钳。它们用于通过钻孔通道供油的夹具。为了向下摆动夹紧臂，按比例使用线性运动来夹紧工件。松开时，夹紧臂摆动回到可以安全取出工件的位置。

您可以订购不同材料和不同长度的标准夹紧臂作为附件。气缸还可以装配特殊的自制夹紧臂。夹紧力取决于夹紧臂的长度。

特殊功能：

部分可伸缩外壳

各种安装选项

夹具装卸方便

夹紧臂可针对工件进行优化

可选择感应或气动位置控制

提供标准气缸和特殊设计

操作条件：

夹臂与活塞杆连接。在单作用气缸中，夹紧臂通过复位弹簧打开。在双作用气缸中，这是通过压力介质完成的。安装旋转杆夹具时，法兰面应与工件的高度相适应。这样，夹紧点就应该是水平的。尽管夹紧行程很短，但工件公差仍可得到最佳补偿。旋转杆夹适用于任何安装位置。对于液压变化，我们建议使用符合 DIN 51524（HL、HLP）的液压油作为压力介质。

安全须知：

旋转杆夹具可以产生很大的力。工件和夹具必须适合于此。操作过程中存在挤压危险。必须遵守事故预防规定。必须定期检查旋转杆夹具是否受到污染，并在必要时进行清洁。

旋转杆夹基本上适用于任何安装位置。但必须确保所选择的安装位置在操作过程中不会使金属屑堆积在夹紧臂的摆动范围内。
