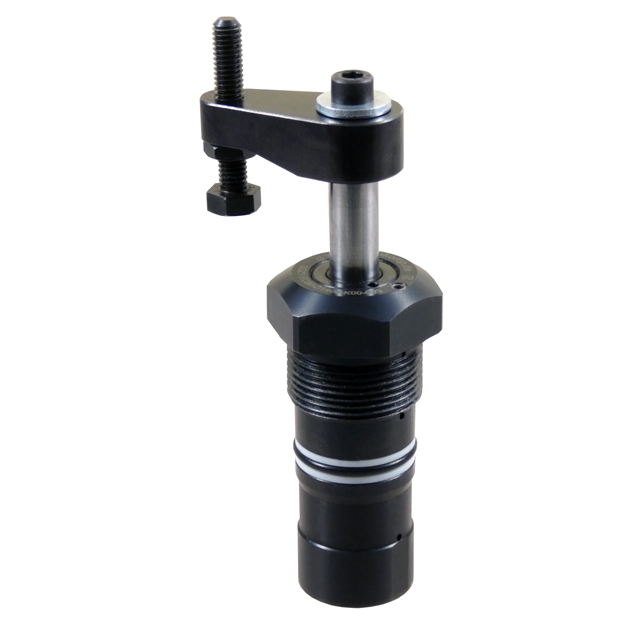

回转夹紧油缸通过复位弹簧进行单作用操作或通过液压进行双作用操作。液压油源可通过G1/8螺纹口连接或通过O形圈歧管连接。对于超过允许体积流量的任何风险节流单向阀必须插入供油管线中。拧紧或松开固定有头螺钉时反握夹紧臂，以防止扭矩传递到活塞杆并避免损坏滚珠导轨。

夹紧过程通过叠加的摆动和行程运动开始。之后，进行线性夹紧行程。摆动角度为 0°、45°、60°、90° 的气缸作为标准配置。夹紧力取决于夹紧臂的长度。除标准夹紧臂外，还可组装特殊夹紧臂。350 bar 的最大工作压力仅适用于最大长度为 26 mm 的夹紧臂。

重要 通知：

将气缸安装到固定板上时，必须保护通风通道，防止液体和污垢进入。如果将回转夹紧缸拧入盲孔，则必须通过受保护的孔保证通风。在初次操作之前，回转夹紧缸必须完全通风。

特殊功能：

FKM 制成的集成雨刮器

通过钻孔通道供油

旋转夹紧机构易于维护

带接触螺栓的标准夹紧臂可作为附件提供

可配备客户特定的夹紧臂

设计：

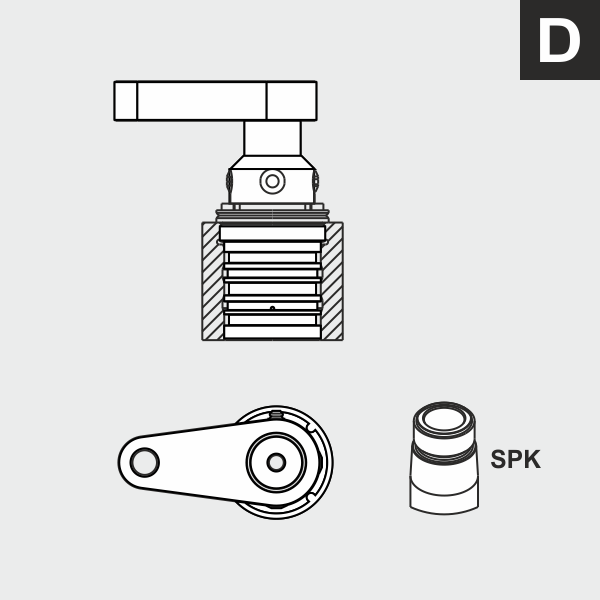

D型 ， 螺纹 体

安装轮廓尺寸可在数据表上找到。

配件：

夹紧臂和接触螺栓

作为一套附件提供。

单夹紧臂 L = 26 mm

，包括 接触螺栓：

订单号：SPE-126-001

开槽螺母：

订单号： 4040-086
