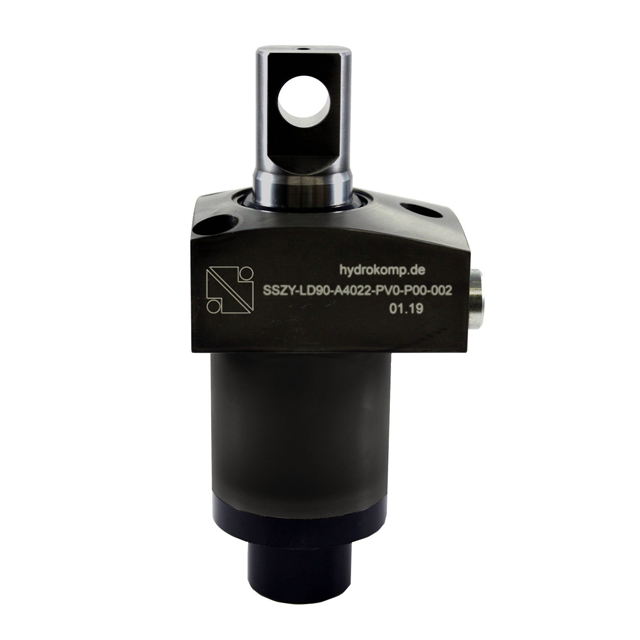

摆动夹紧气缸释放工件上的夹紧点。由此，工件的更换变得容易。该液压回转夹紧缸作为单作用或双作用牵引缸运行，而部分冲程用于旋转活塞。摆角为0°的型号仅作为牵引油缸垂直运行。您可以选择具有各种标准化摆动角度的右转或左转版本。

对于供油，油缸配备有螺纹端口和带有用于钻孔通道的 O 形圈的歧管连接。为了保证较长的使用寿命，气缸标配有集成金属刮水器。摆动夹紧缸可以选择配备感应或气动位置控制装置。该功能控制气缸的夹紧和松开位置。位置控制不包含在标准气缸的供货范围内。

对于超过允许体积流量的任何风险节流单向阀必须插入供油管线中。

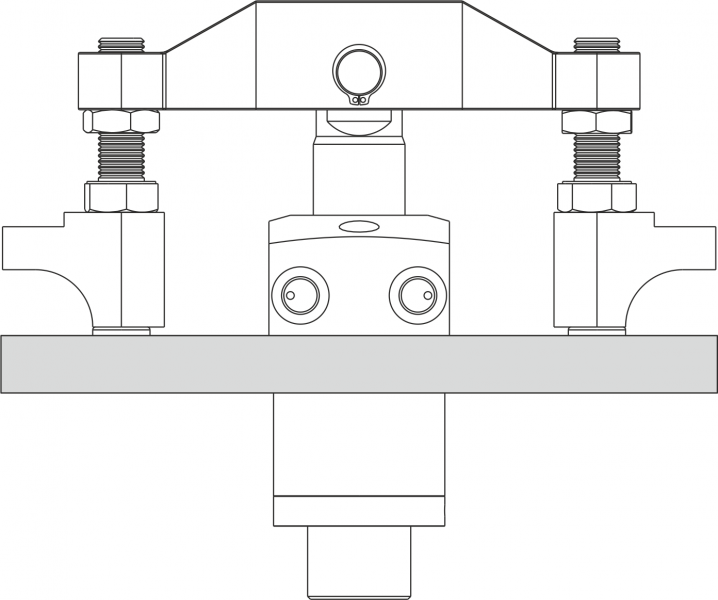

夹紧运动由叠加的摆动和行程运动启动。之后，进行线性夹紧行程。有 0°、30°、45°、60° 和 90° 摆动角度的型号可供选择。允许的工作压力取决于夹紧臂的长度。为了固定夹紧臂，活塞杆可选配不同的支架。您可以在摆锤和 U 形夹之间进行选择。摆锤允许保留双夹紧臂。有了这个功能，例如可以。同时夹紧两个工件或在夹紧过程中在一侧形成支撑。

这些摆动夹紧油缸配备有加强型摆动机构。因此过载保护是不必要的。加强型摆动机构可补偿例如使用双夹臂时的较高负载。

当使用自行设计的双夹臂时，建议插入带有弹簧元件的载体以保证中间位置。在安装夹紧臂期间，确保扭矩传递到活塞杆中。拧紧或松开固定螺钉时，握住夹紧臂。

特殊功能：

保护金属雨刮器

强化摆动机构

提供感应或气动位置控制

夹具装卸方便

可以安装客户特定的夹紧臂

提供标准和特殊夹紧臂

设计：

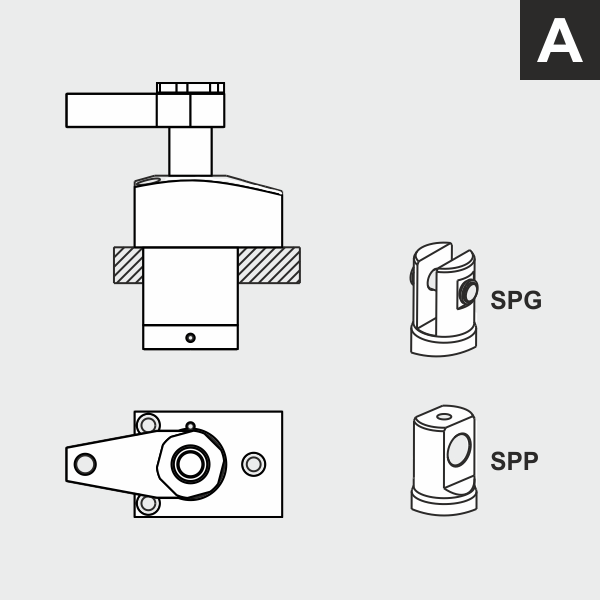

A型 ， 上 法兰

安装轮廓尺寸可在数据表上找到。

夹 臂 支架：

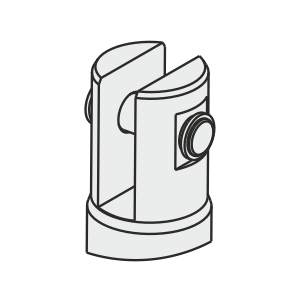

U形夹

夹紧 臂：

SPG/h双夹臂

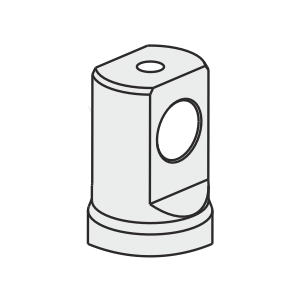

摆

夹紧 臂：

SPP/g双夹臂

在这里您可以找到所有标准的概述夹紧臂。可根据要求提供特殊夹紧臂。
