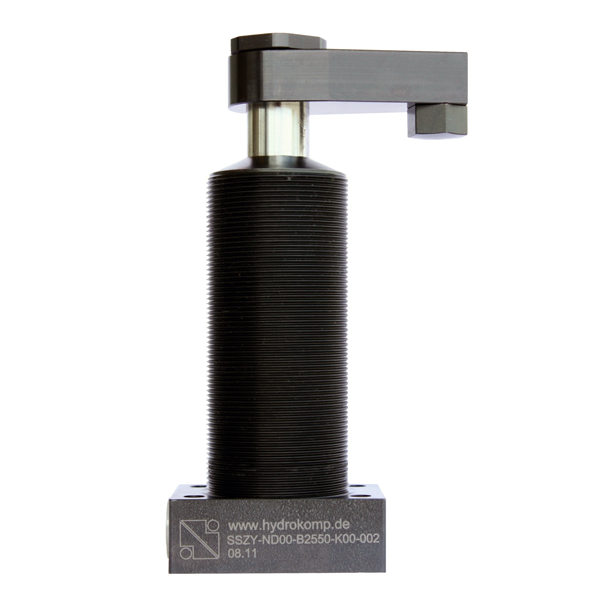

摆动夹紧气缸释放工件上的夹紧点。由此，工件的更换变得容易。该液压回转夹紧缸作为单作用或双作用牵引缸运行，而部分冲程用于旋转活塞。摆角为0°的型号仅作为牵引油缸垂直运行。

为了保证较长的使用寿命，气缸标配有集成金属刮水器。对于供油，油缸配备有螺纹端口和带有用于钻孔通道的 O 形圈的歧管连接。您可以选择具有各种标准化摆动角度的右转或左转型号。集成的过载保护可保护摆动机构免受因旋转受阻或夹臂装配不当而造成的损坏。

对于超过允许体积流量的任何风险节流单向阀必须插入供油管线中。拧紧或松开埋头螺母时反握夹紧臂，以防止扭矩传递到活塞杆并避免损坏滚珠导轨。

摆动角度有 0°、30°、45°、60° 和 90° 可供选择。允许的工作压力取决于夹紧臂的长度。除了标准夹紧臂外，还可以组装特殊的夹紧臂。500 bar 的最大工作压力并不适用于每个夹紧臂长度。有关允许工作压力的详细信息，请参见数据表。

摆动夹紧油缸将在交付时做好连接准备。如果需要修改歧管端口上的螺纹端口，请按以下步骤操作：

单作用和双作用：

- 将 G1/4 锁紧螺钉插入螺纹端口A

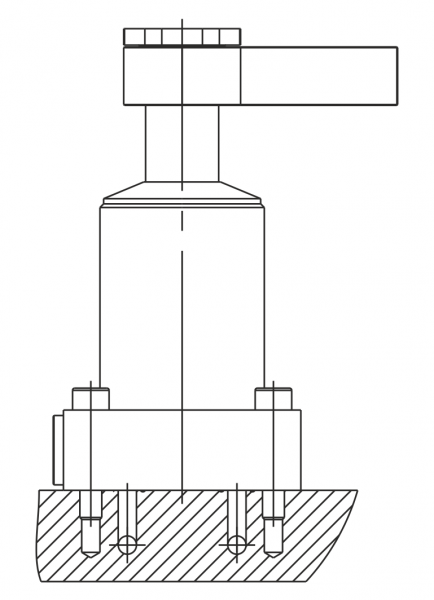

- 将带有密封件的六角螺钉从歧管连接端口A

中取出 - 将 O 形圈 7x1,5 插入歧管连接的埋头孔中A口

对于单作用气缸的应用，需要注意的是，如果弹簧室的通风需要通过歧管连接口实现，则必须用 G1/4 锁紧螺钉更换 B 口处的过滤器。

特殊功能：

保护金属雨刮器

集成过载保护

夹具装卸方便

可以安装客户特定的夹紧臂

提供标准和特殊夹紧臂

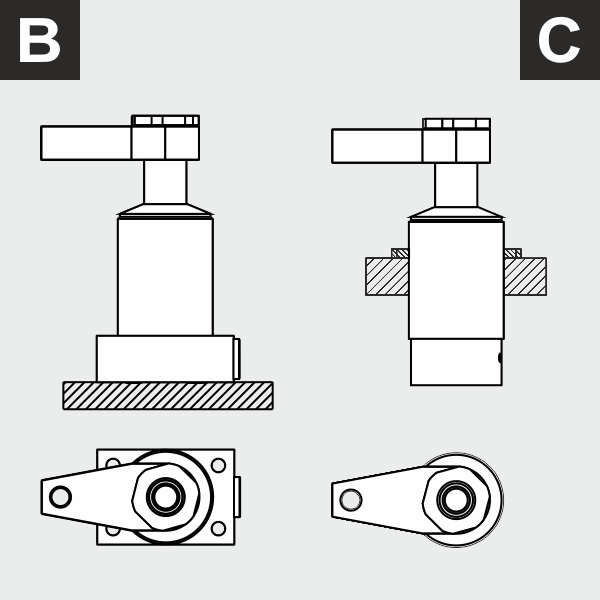

设计：

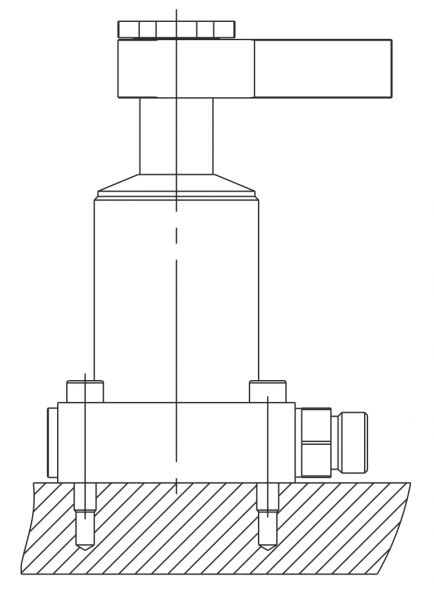

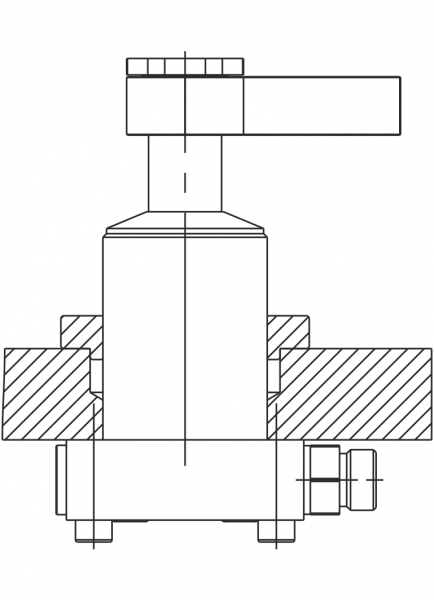

B型 ， 下 法兰

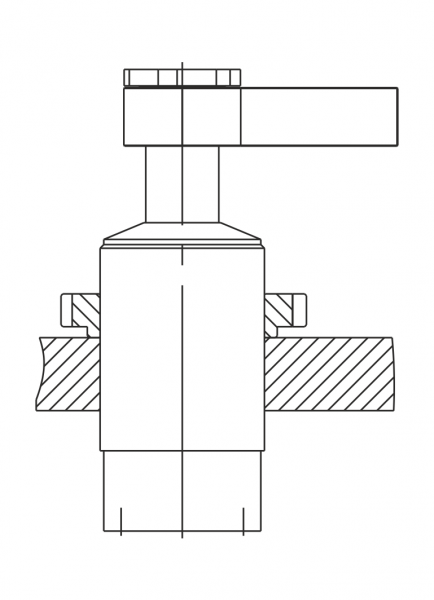

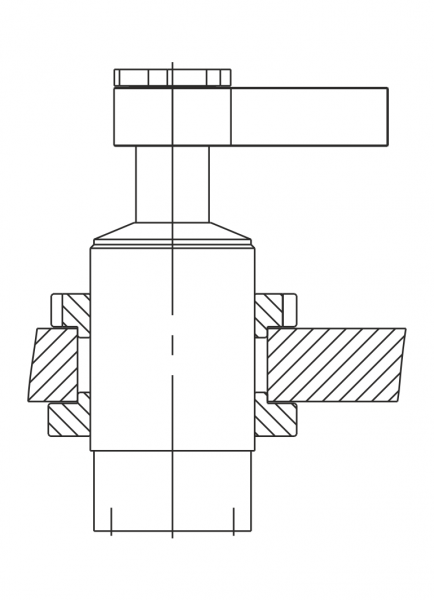

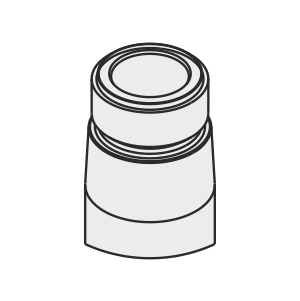

C型 ， 螺纹 体

安装尺寸可在数据表上找到。

夹紧 臂 支架：

锥度， 比例 1:10

夹紧 臂：

SPK/c单夹臂

SPK/d单夹臂

SPK/e单夹臂

SPK/f  双夹臂

在这里您可以找到所有标准的概述夹紧臂。

可根据要求提供特殊夹紧臂。
