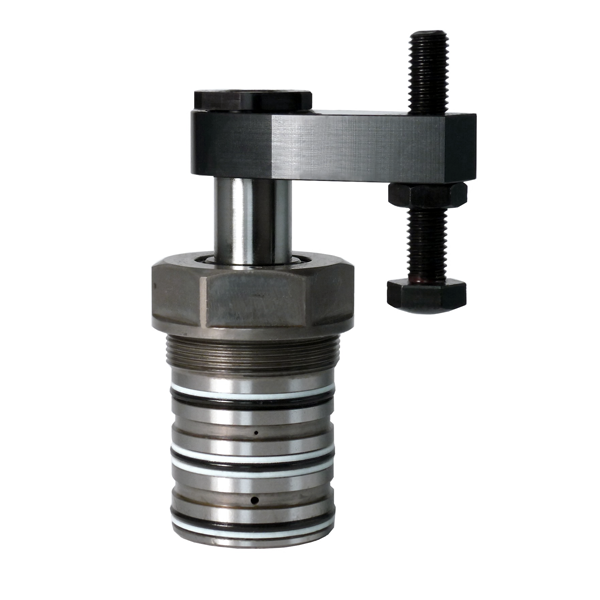

摆动夹紧气缸释放工件上的夹紧点。由此，工件的更换变得容易。该液压回转夹紧缸作为单作用或双作用牵引缸运行，而部分冲程用于旋转活塞。摆角为0°的型号仅作为牵引油缸垂直运行。为了保证较长的使用寿命，气缸标配有集成金属刮水器。

石油供应是通过钻孔渠道进行的。密封直接发生在安装孔中。您可以选择具有各种标准化摆动角度的右转或左转型号。集成的过载保护可保护摆动机构免受因旋转受阻或夹臂装配不当而造成的损坏。

对于超过允许体积流量的任何风险节流单向阀必须插入供油管线中。拧紧或松开埋头螺母时反握夹紧臂，以防止扭矩传递到活塞杆并避免损坏滚珠导轨。摆动角度有 0°、30°、45°、60° 和 90° 可供选择。允许的工作压力取决于夹紧臂的长度。

除了标准夹紧臂外，还可以组装特殊的夹紧臂。500 bar 的最大工作压力并不适用于每个夹紧臂长度。有关允许工作压力的详细信息，请参见数据表。

安装气缸时要注意油道的精确清洁。

单作用回转夹紧气缸的 通风：

为了避免故障，单作用回转夹紧缸的弹簧室必须排气。必须防止外来颗粒和液体渗入弹簧室，例如。通过烧结金属过滤器。如有必要，可以连接额外的排气管。

（烧结金属过滤器和通风管不包括在供货范围内。）

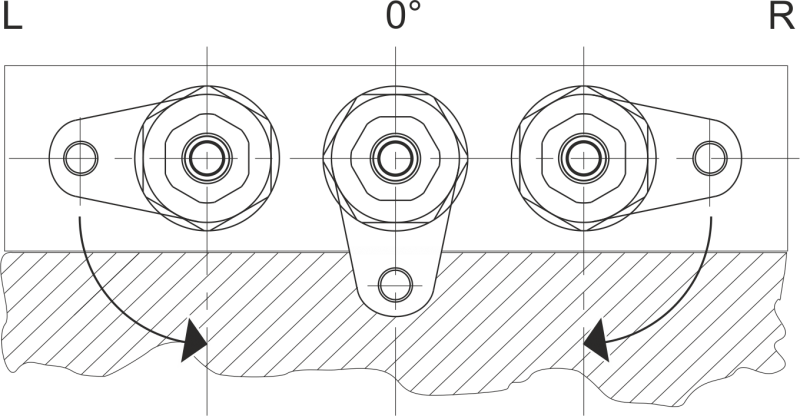

应用 实例：

L = 处于基本位置，左转 90°

R = 处于基本位置，右转 90°

特殊功能：

保护金属雨刮器

集成过载保护

通过钻孔通道进行无管道供油

夹具装卸方便

可以安装客户特定的夹紧臂

提供标准和特殊夹紧臂

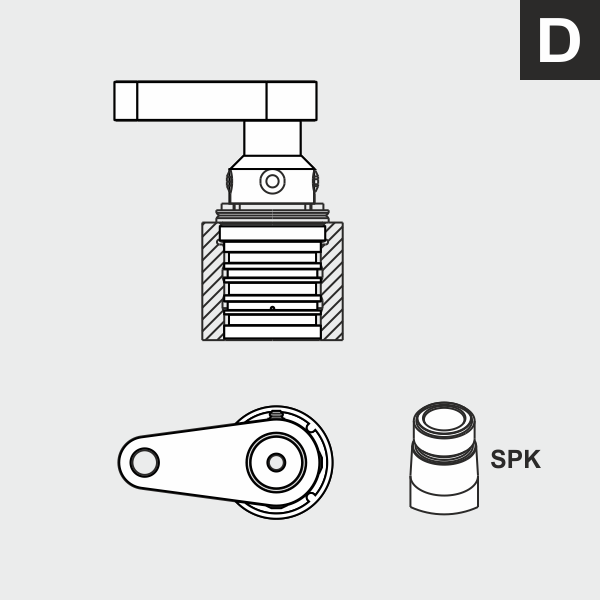

设计：

D型 ， 螺纹 体 ，不带 法兰

安装轮廓尺寸可在数据表上找到。

夹紧 臂 支架：

锥度， 比例 1:10

夹紧 臂：

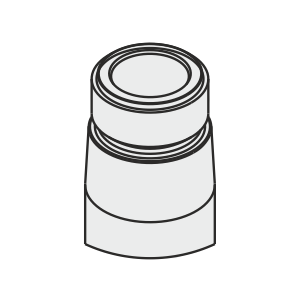

SPK/c单夹臂

SPK/d单夹臂

SPK/e单夹臂

SPK/f 双夹臂

在这里您可以找到所有标准的概述夹紧臂。

可根据要求提供特殊夹紧臂。
