EL5xxx位置测量

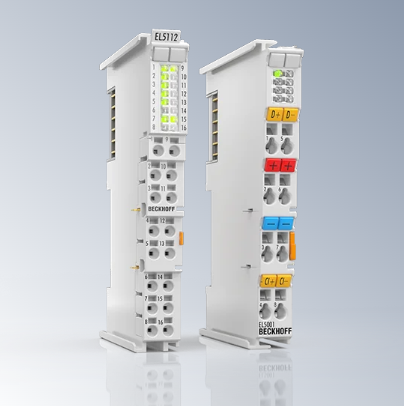

EL5xxx | EtherCAT 端子模块,位置测量


想了解更多产品详情内容,请咨询【销售专员】

很多自动化应用都要求通过绝对或增量位移测量系统进行高速计数以及位置检测。倍福通过 EL5xxx 系列 EtherCAT 端子模块为实现位置和位移/角度测量领域的精确测量任务提供了合适的解决方案。


优势:


通道密度和功能范围具有精细可扩展性

集成传感器电源

由于功能众多,可以为即便是复杂的系统实施简单的自动化解决方案

通过分布式时钟功能同步位置值与其它进程

应用领域:


位置、转速和速度测量

运动控制应用中的定位任务

计件

绝对位置检测

EL5xxx 可以分析来自直线和旋转编码器、测头以及位置测量系统和带 SSI(同步串行接口)、EnDat-2.2 或 BISS-C 接口的绝对编码器中的信号。很多模块都集成了一个传感器电源。各种参数化选项允许连接和分析所有标准的单圈和多圈传感器。此外,它还可以分析感应式位移测量传感器,包括 LVDT 测量探头和半桥式测量探头或 RVDT 型感应式角位移传感器。


增量位置检测

此外,它还可以分析 SinCos 1 Vss 信号、RS422 差分信号、TTL 或集电极开路的 5 V 单端信号,以及 24 V HTL 编码器信号。24 V 数字量输入可用于存储、禁用和设置计数器值。诸如微增量、时间戳和超采样等功能也能实现精确的位置检测。EtherCAT 的分布式时钟功能确保位置值与其它进程的精确同步。


防爆应用,增量位置检测

ELX51xx 系列 EtherCAT 端子模块能够直接连接危险区 0/20 和 1/21 区的本质安全型增量编码器。
