用于 CNC 车床的QUADRO ®压力卡盘。

QUADRO ®压力卡盘的主要应用领域是NC/CNC 机器、车床、特种机器等。夹紧压力通过压力管以液压方式传输至压力套筒。高质量标准和广泛的应用领域是 QUADRO ®压力卡盘跻身市场顶级产品之列的原因。

您的好处：

由于压力夹紧，工件不会出现轴向不对中

可以使用符合 DIN 6343 标准的Rubber-Flex ® RFC 夹头和压力夹头

由于卡口锁，更换夹头时的设置时间很短

转换为使用 Rubber-Flex ® RFC 夹头进行双夹紧，可实现无振动夹紧

为了解决特殊的夹紧任务，我们根据您的预期用途调整压力卡盘。

当然，我们也很乐意为您的机器制造连接适配器。为此，请向我们发送您机器的主轴图纸或使用表格。

您也可以自己制作连接适配器。

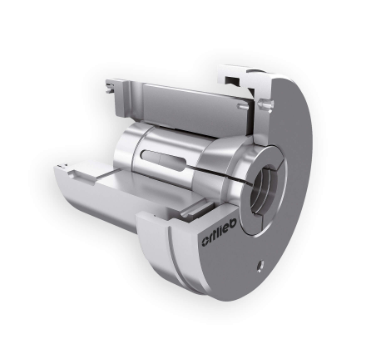

QUADRO ®压力卡盘

标准卡盘异径件（压套、卡口盖）

缩小部件可以在卡盘的同一基体中安装更小的 Rubber-Flex ® RFC 或 DIN 6343 固定长度夹头。

为此，您需要一个压力套和一个卡口盖。

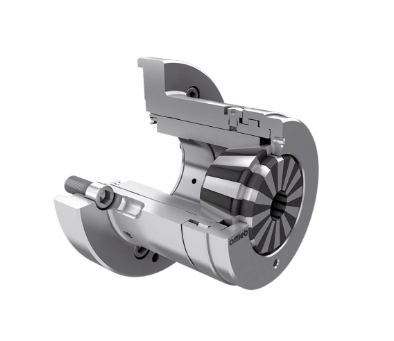

双夹紧安装套件

两个连续的 Rubber-Flex ® RFC 36 或 RFC 52 保证棒材的夹紧基本上无振动。

夹紧长度为90或110毫米。当钢筋直径增加时，建议使用此夹紧选项。

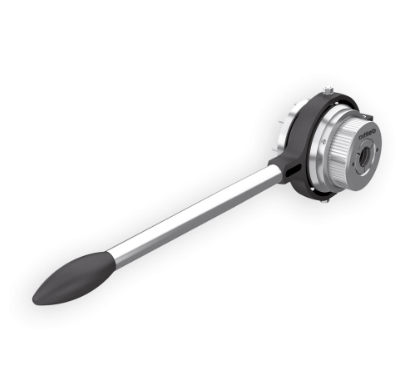

QUADRO ®快拆卡盘 SSF

您的好处：

即装即用的快速夹紧装置，适用于 DIN 6343 固定长度夹头或 Rubber-Flex ®夹头

张力是通过手柄启动的。动力传输通过压力套上的滚珠自锁

使用 Rubber-Flex ® RFC 夹头时，无需重新调整联管螺母即可补偿高达 0.7 mm 的直径公差

经过验证的设计，也适用于更高的速度

根据要求用于存放手柄的 U 形夹
