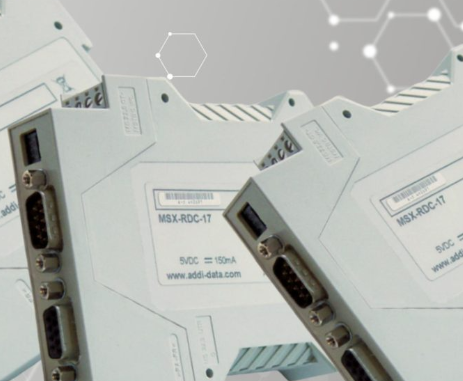

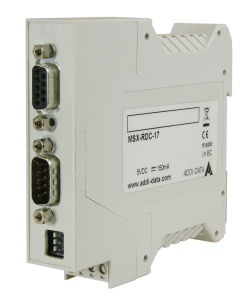

旋转变压器数字转换器 MSX-RDC-17 是用于提供和获取旋转变压器的设备。它将旋转变压器给出的位置值转换成数字增量输出信号。增量编码器输出的分辨率可以使用 MSX-RDC-17 正面的开关进行定义。

电源：标称电压5V

旋转变压器输出/输入：频率：10 kHz

旋转变压器连接

输出信号：增量A+、A-、B+、B-、Index+、Index-

输出类型：差分、RS485

分辨率：10/12/14/16 位

增量输出的分辨率通过 MSX-RDC-17 正面的开关面板进行设置。

特征

电源

标称电压：5V

旋转变压器输出/输入

• 频率：10 kHz

增量编码器输出

• 输出信号：增量A+、A-、B+、B-、Index+、Index-

• 输出类型：差分、RS422

• 分辨率：10/12/14/16 位

电源连接器

对于 MSX-RDC-17 的电源，外壳底部固定有 4 针螺丝端子。接地引脚和电源引脚在内部相互连接。为了减少流过端子的电流，请将所有四个引脚在外部相互连接！

开关

MSX-RDC-17 的前侧安装了一个带有三个开关的开关面板。开关1和2用于设置增量编码器输出的分辨率。开关 3 允许您重置 MSX-RDC-17。要进行重置，您必须短时间打开开关 3，然后再次关闭。请不要让开关 3 永久打开，因为 MSX-RDC-17 在该开关位置下不起作用

旋转变压器连接器 旋转

变压器必须连接到 MSX-RDC-17 正面的 9 针 D-Sub 母连接器。

增量编码器输出

增量编码器信号可通过 MSX-RDC-17 的 9 针 D-Sub 公头连接器获取。

索引信号（增量编码器输出）

当绝对角度位置通过 0 时，生成索引脉冲。

预期用途

旋转变压器数字转换器 MSX-RDC-17 必须用作符合 DIN EN IEC 61010-1 标准的测量、控制和实验室电气设备。旋转变压器数字转换器 MSX-RDC-17 的电源必须满足 DIN EN IEC 62368-1 和 DIN EN 55032 或 IEC/CISPR 32 以及 DIN EN 55024 或 IEC/CISPR 24 的要求。

使用限制

旋转变压器数字转换器 MSX-RDC-17 不得用作安全相关部件 (SRP)。

旋转变压器数字转换器 MSX-RDC-17 不得用于安全相关功能，例如紧急停止功能。

旋转变压器数字转换器 MSX-RDC-17 不得在潜在爆炸性环境中使用。

根据低电压指令 2014/35/EU，旋转变压器数字转换器 MSX-RDC-17 不得用作电气设备。

使用限制

必须遵循本数据表中的所有安全信息和说明，以确保正确的预期用途。超出这些规格使用旋转变压器数字转换器将被视为不当使用。制造商对因使用不当造成的损坏不承担责任。在安装之前，旋转变压器数字转换器必须保留在防静电包装中。请不要删除旋转变压器数字转换器的标识号，否则保修索赔将无效。
