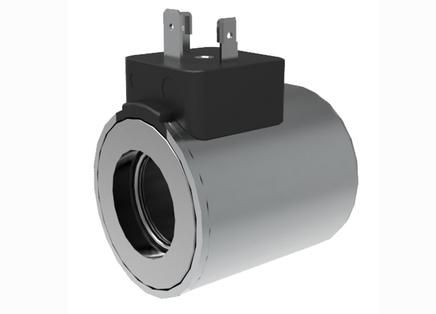

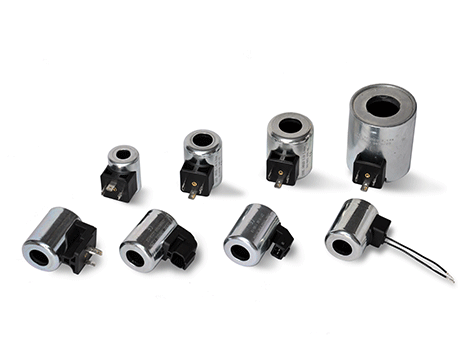

用于操作阀门电磁阀的线圈

C*

尺码 03、04、06、10

线圈电压范围广

多种连接器和电气连接选项

轻松更换电磁线圈

线圈可以旋转，并且可以调整所需的连接器方向

线圈对机械损伤的抵抗力高

线圈提供交流电流，配有集成整流器

具有防止感应电压损坏的线圈 (Transil)

外部模拟控制电子设备

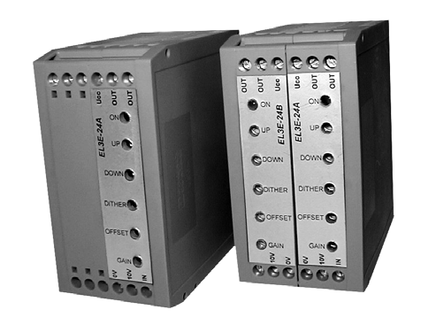

EL3E

用于开环电磁阀 PRM2-04(06) 和 PRM6-10 比例阀的模拟电子控制单元，模块化

轻松访问电子设置元件（装饰件），可以在操作过程中调整参数

外部电子设备的电气设计与直接位于阀门电磁线圈上的集成电子设备的设计相同

比数字同类产品更小的功率输入

导轨安装 35/7.5 符合 DIN 50022

数字控制电子设备，外部，Eurocard 格式

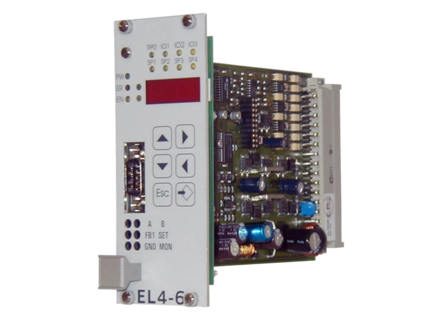

EL4

数字电子控制单元，用于带位置反馈控制的单或双电磁比例阀的闭环和开环控制 - Eurocard 型

该装置适用于控制各种比例阀，如方向阀、流量阀、压力阀和伺服阀，并调节各种过程值的反馈

该装置根据参考输入信号控制阀芯的位置，确保以最小滞后进行线性调节

该装置提供与输入参考信号成比例的可变电流，且与温度变化或负载阻抗无关

电磁阀电源上的 PWM 级减少了阀门迟滞，从而优化了控制精度

易于使用的大型调节和读数 4 位 7 段 LED 显示屏可指示卡功能，电位器可优化控制

该装置适用于管理各种过程值，如“快-慢”工作循环、P/Q、压力级联控制

灵活可靠的系统，采用具有高功率储备的 16 位微控制器

借助集成软件进行高度灵活的设置。通过使用硬件看门狗和复位模块确保安全

防错单元 - 如果确实发生损坏，信号不会降级，因为它们是通过集成纠错算法进行传输或存储的

各种电磁阀系统和传感器信号的可变设置提供了高度的灵活性

使用闪存 EPROM 即可轻松更新软件。无需更改 EPROM 即可进行调整和扩展（通过 RS232 从 PC 下载）

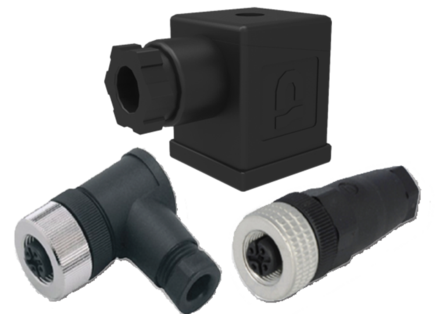

连接器

连接器符合 EN 175301-803，仅限 A 型

耐用的弯角连接器，防尘防溅（IEC 60529 - IP65）

使用中心螺钉进行防振锁定

适用于直流电源，配有带 LED 和保护二极管的可选电子板

适用于交流电源，配有带 LED、桥式整流器和变阻器的可选电子板

使用不同密封件的常见电缆直径范围为 4 毫米至 8 毫米

适用于液压、气动、电磁执行机构；例如电磁阀、压力传感器、流量指示器

接地针接触位置可按 90° 增量调节

可选接线盒颜色版本，黑色、灰色和透明

连接器系列通过不同变体的 M12x1（4 针/5 针）进行了扩展

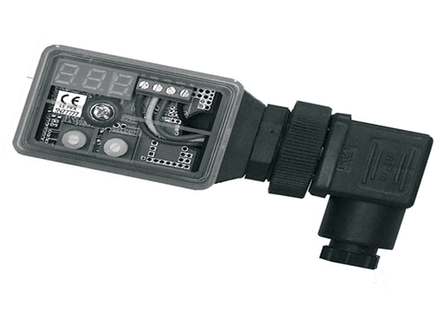

数字控制电子单元 - 插件版

EL6

用于单个比例阀电磁阀开环控制的数字电子设备 - 插入式版本

独立调整（包括斜坡上升和斜坡下降）

易于使用的大调节，在 3 位 7 段 LED 显示屏上读数

显示实际值直接调节（电流和电压）

用户可通过菜单设置选择输入类型（例如：0 至 5V、0 至 10 V、4 至 20 mA）

宽范围的电源电压和斜坡时间（0 至 99.5 秒）

通过模拟输入、本地提供的参考电压进行简单控制

节能PWM电路，无需散热器

电子限流电路/防短路

反极性、命令输入保护

负载可带电连接和断开

安装：DIN 43650-A/ISO 4400 电磁阀端子

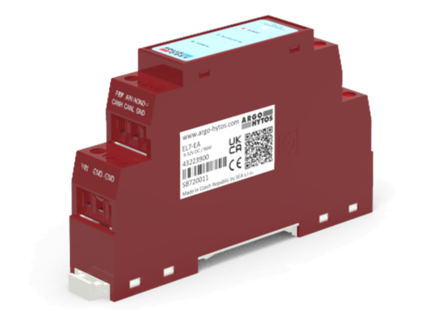

采用 DIN 导轨设计的电子控制单元 EL7-E

EL7-E

用于连接 DIN 导轨的数字电子控制单元，设计用于控制单电磁阀或双电磁液压阀

电源电压范围宽广，从 9 V DC 到 32 V DC

通过蓝牙轻松设置参数 - 2 级

Android + iOS 应用程序用于参数设置和监控，也适用于服务

通过模拟输入命令信号或连接 CAN 总线进行控制（协议 EN 50325-4 + DS408）

输入指令信号可选类型

向电磁线圈输出控制信号的 PWM 频率设定范围宽 80 … 1000 Hz

每个螺线管的抖动幅度和频率均可单独调节（固定 PWM 频率为 15 kHz）

抗干扰、抗静电放电和快速瞬变

采用快速32位超低功耗处理器实现系统功能灵活可靠

12位A/D转换器保证输入命令信号的高分辨率和精确转换

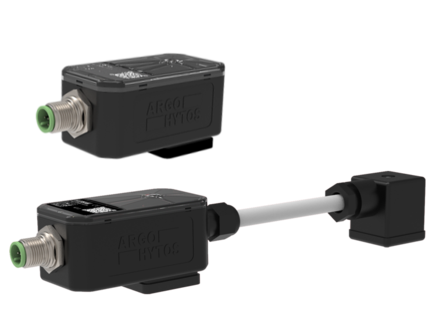

专为连接器设计的电子控制单元EL7-I

EL7-I

采用 DIN 连接器插头形式的数字电子控制单元，设计用于控制单电磁阀或双电磁液压阀

电源电压范围宽广，从 9 V DC 到 32 V DC

通过蓝牙轻松设置参数 - 2 级

Android + iOS 应用程序用于参数设置和监控，也适用于服务

通过模拟输入命令信号或连接 CAN 总线进行控制（协议 EN 50325-4 + DS408）

输入指令信号可选类型

向电磁线圈输出控制信号的 PWM 频率设定范围宽 80 … 1000 Hz

每个螺线管的抖动幅度和频率均可单独调节（固定 PWM 频率为 15 kHz）

抗干扰、抗静电放电和快速瞬变

耐机械冲击和振动

采用快速32位超低功耗处理器实现系统功能灵活可靠

12位A/D转换器保证输入命令信号的高分辨率和精确转换

采用 DIN 导轨设计的电子控制单元 EL8

EL8

DIN 导轨的外部电子元件设计用于控制带阀芯位置反馈的开环或闭环单电磁铁液压阀或双电磁液压阀

电子设备连续控制阀芯的位置，与输入信号的大小成比例，且滞后最小

电磁线圈的输出控制电流与温度变化和负载阻抗变化无关

使用 PWM 信号控制线圈可减少阀门的迟滞特性并优化阀芯定位的精度

可靠且灵活的电子设备的核心是具有高性能储备的 32 位处理器。

电子设备可以抵抗传输错误。集成纠错算法可防止数据传输或存储过程中的信号失真
