HSK/HSK T

手动夹紧装置

经过多年的使用，空心轴锥度已经证明了自己的性能，现在也是一种成熟的手动刀具夹紧接口。凭借 QCS 和 ACS 手动夹紧装置以及 QCG 和 QCF 安装组，我们的产品系列为静态和旋转应用提供了解决方案。

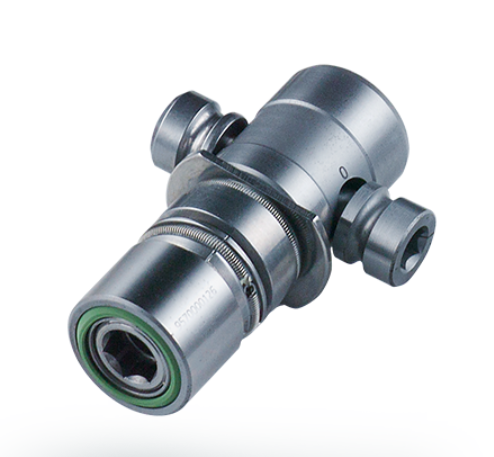

QCS 手动锁模装置

HSK 已成为旋转加工中的标准接口。为了能够在车床的静态操作中使用它，OTT-JAKOB 在加入 HSK-T 工作组后受到启发，开发了 QCS 手动夹紧装置。

快换夹紧系统 (QCS) 专为手动快速更换 HSK 刀柄而设计，兼容所有 HSK 标准（A、B、E、F、T）。无需更换炮塔。通过阿基米德螺旋产生的力产生自锁效应。使用扳手即可轻松操作，保证快速轻松地更换工具。QCS 可以在有或没有冷却液的情况下使用。

如果与 HSK-T 刀具和 HSK-T 刀柄结合使用，效果尤其显着。这是由于 HSK-T 驱动器凹槽的公差有限而导致定位精度较高。

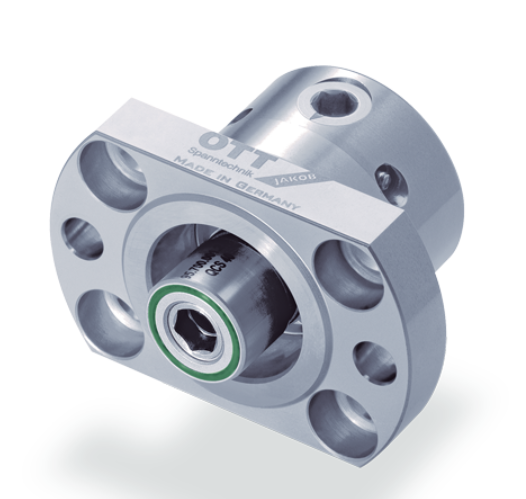

QCG安装组

QCG 安装组由 QCS 夹紧单元和适用于常见 HSK 尺寸的法兰组成。具有挑战性的 HSK 内部轮廓已经存在。

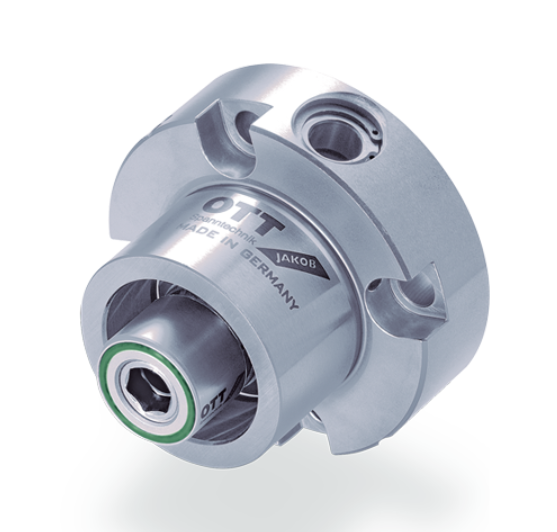

QCF安装组

QCF 安装组包括 QCS 夹紧单元和与所有传统 HSK 标准兼容的通用法兰。QCF 设计用于旋转应用。

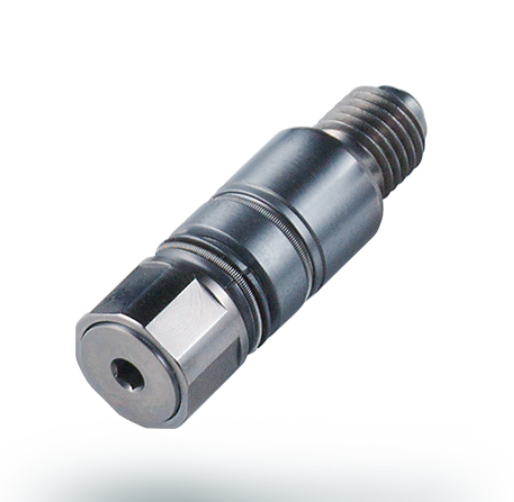

ACS 手动夹紧装置

OTT-JAKOB 的 ACS 轴向夹具专为旋转过程而开发。它在一个轴上驱动，这使得 ACS 成为磨削应用的理想夹紧装置。
