带位置测量的双作用缸


带位置测量的双作用转向油缸WEBER-HYDRAULIK的双作用转向油缸应用于小型装载机、反铲装载机等农业和工程机械上,使用蟹式转向、四轮转向等不同转向模式时。该油缸的要求是为了进行转向控制,应记录车


想了解更多产品详情内容,请咨询【销售专员】

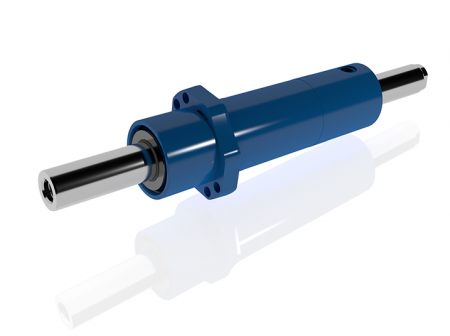

带位置测量的双作用转向油缸

WEBER-HYDRAULIK的双作用转向油缸应用于小型装载机、反铲装载机等农业和工程机械上,使用蟹式转向、四轮转向等不同转向模式时。

该油缸的要求是为了进行转向控制,应记录车轴与直线位置的对准情况。为此,测量双作用转向缸活塞杆的中间位置。这是通过磁检测来实现的。外部磁场传感器检测集成在活塞中的永磁体的磁场。缸管由奥氏体钢制成,不能磁化。




优点

坚固的气缸设计,只需很少的附加组件即可实现具有极高可靠性的位置检测。

将油缸推入轴壳内进行安装,并用螺栓固定在与轴的法兰上。

将磁场传感器插入轴壳的适当位置并用螺钉固定到位。


气缸力(拉/推)56kN
公称压力185巴
使用行程范围2 x 90.5 毫米
标称总行程227毫米
活塞直径75毫米
杆径 42毫米
工作温度范围-30°C 至 +80°C
活塞杆边缘层硬化并镀硬铬
活塞杆的耐腐蚀性能96小时 NSS R10
