液压传感器

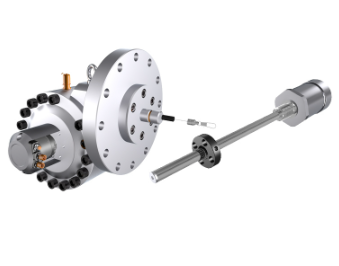

气缸活塞的冲程测量对传感器技术提出了特殊的挑战。WayCon 提供基于不同物理技术的广泛产品系列。下面所示的解决方案，拉线传感器、磁致伸缩传感器和线性电位器都是为安装在液压缸内部（加压区域）而设计的。

液压拉线传感器SX300

最大范围 15米

最大线性度 ±0.05%

输出数字量 TTL、HTL、SSI、Profibus、CANopen、DeviceNet、EtherCAT

防护等级 IP65（可选IP67）

运营压力 高达 300 巴

LVDT 左心室PH

测量范围 25毫米、50毫米、100毫米、150毫米、200毫米、500毫米

最大线性度 ±0.1%

模拟输出 0...10 伏，4...20 毫安

防护等级 IP67级

运营压力 350巴

磁致伸缩传感器 MSB

范围 50 - 4000 毫米

解决 10微米

最大线性度 ±0.02%

位移速度 <10米/秒

模拟输出 0.1 - 10.1 伏、0.1 - 5.1 伏、4 - 20 毫安

数字输出 开始-停止

供电电压 24 VDC ±20 %，（12 VDC 输出，0.1...5.1 VDC）输出

防护等级 IP67级

工作温度 -30..+90 °C（-30 - 75 °C，FS> 2500 mm）

运营压力 高达 350 巴

磁性光标 磁性光标

磁致伸缩传感器 MAZ

范围 50 - 4000 毫米

最大分辨率 2微米

测量值 CANopen 的位置和速度

最大线性度 ±0.02%

位移速度 <10米/秒

模拟输出 0 - 10 伏，4 - 20 毫安

数字输出 SSI、CANopen

供电电压 24伏直流±20%

防护等级

IP67/最大。350 酒吧

工作温度 -30..+75 °C（SSI 输出为-30 - 90 °C）

磁性光标 用于液体的磁性光标或浮动光标

线性电位器LMI12/LME12

典型值 圆柱形带磁力拖动

范围 50 - 1000 毫米

最大线性度 ±0.05%

防护等级 IP67级

位移速度 ≤5米/秒

工作温度 -30 °C..+100 °C（LMI12 最高 250 bar，LME12 最高 20 bar）

材料 铝 (LME12) / 不锈钢 (LMI12)

线性电位器 LMI12-SE/LMI12-SL

典型值 带磁力拖动的矩形

范围 50 - 1000 毫米

最大线性度 ±0.35%

防护等级 IP67级

位移速度 ≤5米/秒

工作温度/压力 -30 °C..+100 °C (LMI12-SL) / 250 巴

材料/输出 铝/4...20 mA (LMI-SE)
