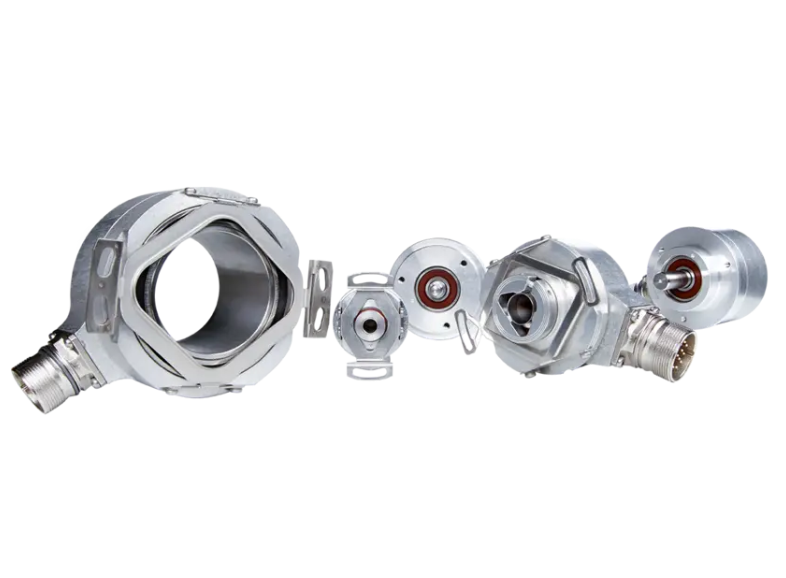

外部旋转编码器

外部旋转编码器与机械元件结合使用时，擅长测量旋转运动、角速度，甚至线性运动。应用领域包括电动机、机床、印刷机、纺织机、机器人、搬运设备、测量装置和检查设备。其扫描信号的高信号质量可在控制环路内实现近乎完美的速度和运动控制。

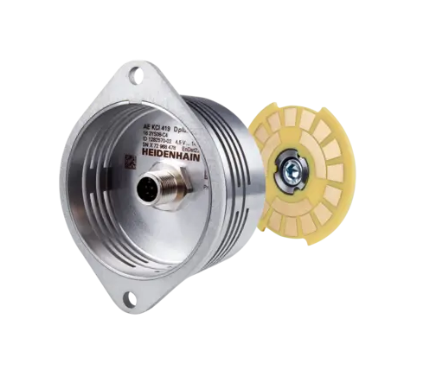

KCI 419 Dplus

不带内置轴承的绝对式旋转编码器

添加轴向距离测量

强大的感应式扫描

电机轴上的轴向夹紧

定位精度低至 ±60"

524 288 位置/转

最大限度。工作温度：100℃

接口：EnDat

外壳直径 ≈ 56 毫米

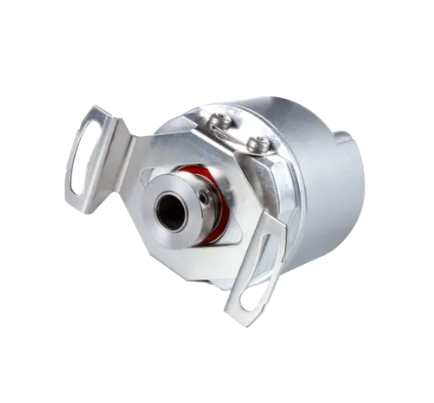

ECN 1000 和 EQN 1000 系列

带内置轴承的绝对式旋转编码器

轴向公差高达 ±0.5 mm

Ø 6 mm 盲孔空心轴

定位精度低至 ±60"

8 388 608 位置/转

多圈功能，最高可达 4096 转

最大限度。工作温度：100℃

接口：EnDat和 DRIVE-CLiQ

外壳直径 ≈ 35 毫米

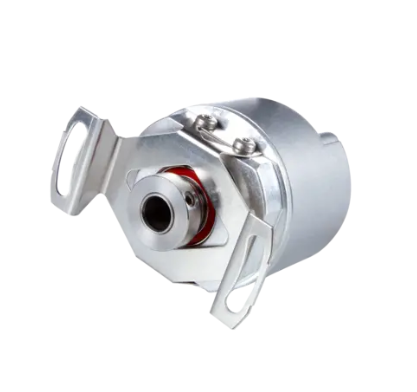

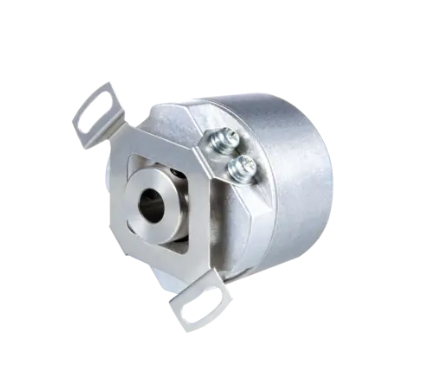

ERN 1000系列

带内置轴承的增量式旋转编码器

轴向公差高达 ±0.5 mm

盲孔空心轴

定位精度低至 ±18"

最大限度。工作温度：100℃

接口：1 V PP、TTL 和 HTL

外壳直径 ≈ 35 毫米

ERN 1023

带内置轴承的增量式旋转编码器

轴向公差高达 ±0.15 mm

Ø 6 mm 盲孔空心轴

定位精度低至 ±130"

每转最多 8192 个信号周期

最大限度。工作温度：90℃

接口：TTL

外壳直径 ≈ 35 毫米

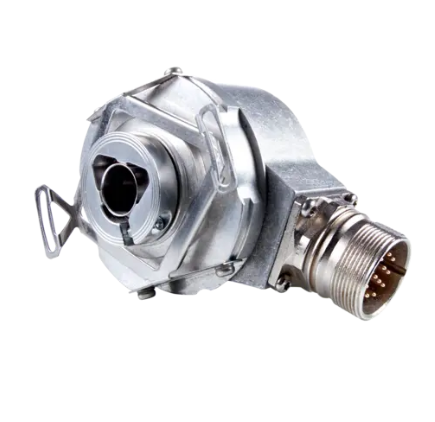

ECN/EQN 400系列

带内置轴承的绝对式旋转编码器

轴向公差非常高，高达 ±1 mm 或 ±1.5 mm

盲孔空心轴、空心通轴或锥形轴

定位精度非常高，低至 ±20"

33 554 432 位置/转

多圈功能，最高可达 4096 转

最大限度。工作温度：100℃

接口：EnDat、Fanuc、SSI 和 DRIVE-CLiQ

外壳直径 ≈ 56 毫米

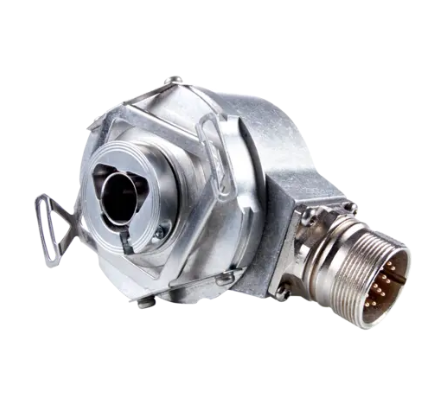

ERN 400系列

带内置轴承的增量式旋转编码器

轴向公差高达 ±1 mm

盲孔空心轴或空心通轴

定位精度低至 ±12"

可排除转子联轴器的故障

最大限度。工作温度：100℃

接口：1 V PP、TTL 和 HTL

外壳直径 ≈ 56 毫米

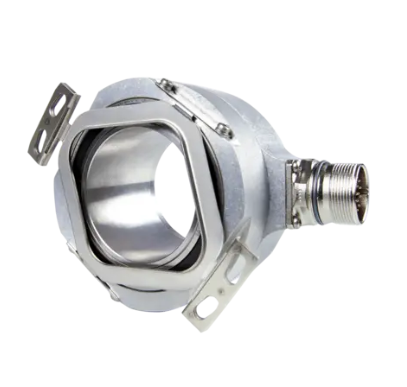

ECN 100系列

带内置轴承的绝对式旋转编码器

轴向公差高达 ±1.5 mm

空心通轴直径最大 Ø 50 mm

定位精度非常高，低至 ±20"

33 554 432 位置/转

最大限度。工作温度：100℃

接口：EnDat

外壳直径 ≈ 87 毫米

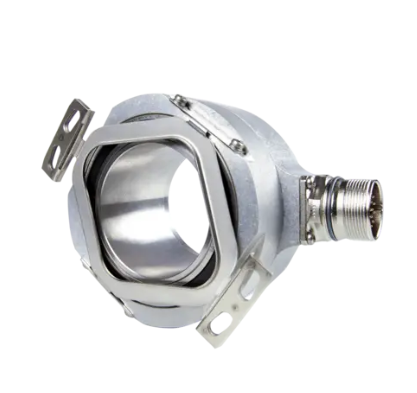

ERN 100系列

带内置轴承的增量式旋转编码器

轴向公差高达 ±1.5 mm

空心通轴直径最大 Ø 50 mm

定位精度低至 ±16"

最大限度。工作温度：100℃

接口：1 V PP、TTL 和 HTL

外壳直径 ≈ 87 毫米

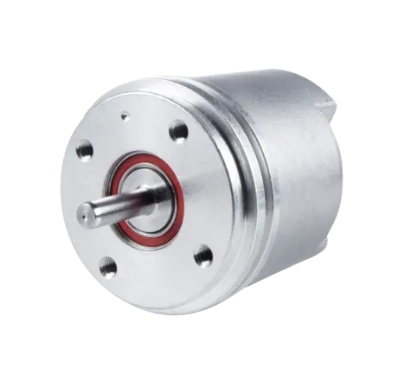

ROC/ROQ 1000 系列

带内置轴承的绝对式旋转编码器

同步法兰

分离式联轴器实心轴

定位精度低至 ±60"

8 388 608 位置/转

多圈功能，最高可达 4096 转

最大限度。工作温度：100℃

接口：EnDat和 DRIVE-CLiQ

外壳直径 ≈ 35 毫米

ROD1000系列

带内置轴承的增量式旋转编码器

同步法兰

分离式联轴器实心轴

定位精度低至 ±18"

最大限度。工作温度：100℃

接口：1 V PP、TTL 和 HTL

外壳直径 ≈ 35 毫米

ROC/ROQ 400 系列

带内置轴承的绝对式旋转编码器

分离式联轴器实心轴

定位精度非常高，低至 ±10"

提供不锈钢外壳

最大限度。工作温度：100℃

33 554 432 位置/转

多圈功能，最高可达 4096 转

接口：EnDat、Fanuc、SSI 和 DRIVE-CLiQ

外壳直径 ≈ 56 毫米

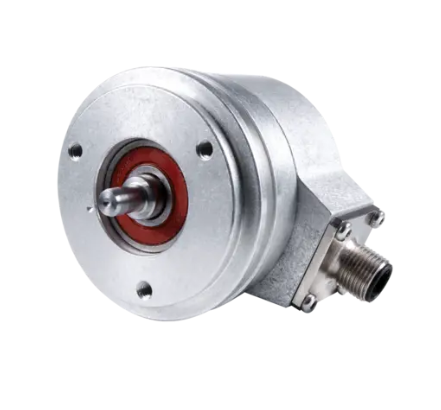

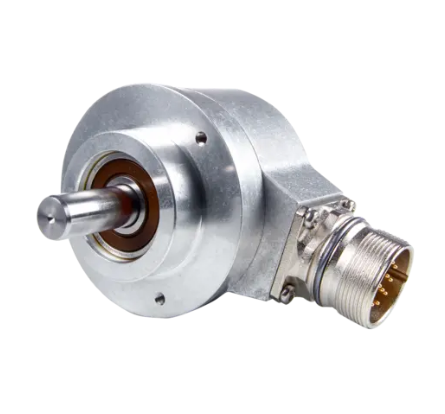

ROD400系列

带内置轴承的增量式旋转编码器

同步法兰或夹紧法兰

分离式联轴器实心轴

定位精度低至 ±13"

每转最多 10 000 个输出信号

最大限度。工作温度：100℃

接口：1 V PP、TTL 和 HTL

外壳直径 ≈ 56 毫米

ROD600

带内置轴承的增量式旋转编码器

分离式联轴器实心轴

定位精度低至 ±13"

每转最多 5000 个信号周期

最大限度。工作温度：85℃

防护等级：IP66

接口：HTL 和 TTL

外壳直径 ≈ 66 毫米

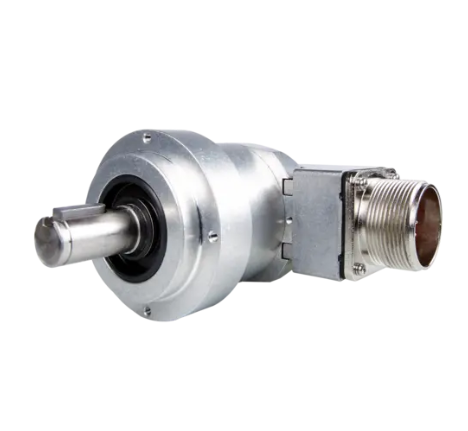

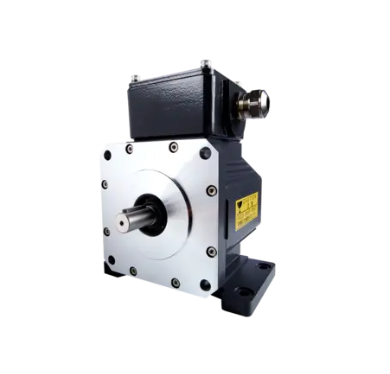

ROD1900

带内置轴承的增量式旋转编码器

高轴承负载能力（150 N 轴向和 200 N 径向）

盲孔实心轴或带键实心通轴

根据要求配备水套冷却系统的版本

定位精度低至 ±27"

最大限度。工作温度：70℃

接口：HTL 和 HTL

外壳直径 ≈ 120 毫米

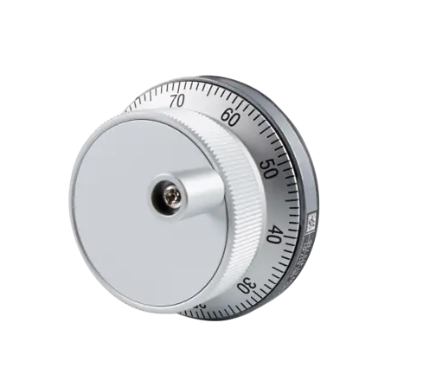

HR1120

内置轴承电子手轮

集成版本

每转 100 个制动位置

接口：TTL

外壳直径：60毫米
